포터 전조등, 방향지시등, 차폭등, 주간주행등전구의 교체 매뉴얼

1. 전조등(상향)
2. 전조등(하향)
3. 주간주행등/차폭등
4. 방향지시등



전구 교체 시 전구 형식에 맞지 않는 용량의 전구를 사용 할 경우,

퓨즈 단선 또는 이상 작동 및 기타 배선 관련 장치의 손상 및 화재의 위험을 초래할 수 있습니다.

전조등(하향/상향)교체 방법(탈거)

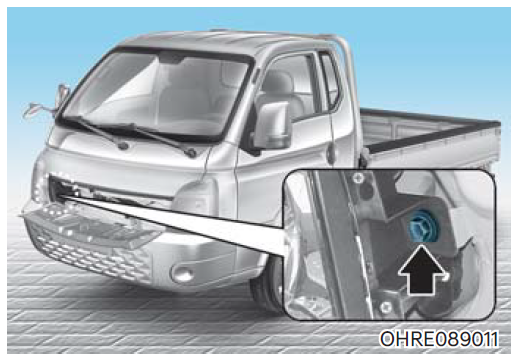

1. 시동 스위치를 「OFF」위치에 놓고 도어를 연 후, (+) 드라이버를 사용하여 전조등 장착볼트를 탈거합니다.

2. 전구가 식은 후 후드를 열고, 스패너를 사용하여 전조등 장착볼트를 탈거하십시오.

3. 커넥터를 분리하십시오.

4. 커버를 시계 반대 방향으로 돌려 본체로부터 분리 하십시오.

5. 전구를 빼낸후, 새 전구로 교체한 후 분리의 역순으로 장착하십시오.

할로겐 전구 교체 시 주의사항
• 전구가 식은 다음 교체하십시오.
• 전구의 유리부분을 손으로 잡지 마십시오.
• 항상 조심스럽게 다루고 긁힘과 마찰을 피하십시오.
• 전구가 켜진 상태라면 액체가 닿지 않도록하십시오.
• 전구는 전조등에 장착되었을 때만 작동해야 합니다.
• 전구 교체 시 보안경을 착용하십시오.

주간주행등/차폭등 (LED)

1. 시동 스위치를 「OFF」 위치에 놓고 도어를 연 후, (+)드라이버를 사용하여 전조등 장착볼트를 탈거합니다.

2. 전구가 식은 후 후드를 열고, 스패너를 사용하여 전조등 장착볼트를 탈거하십시오.

3. 커넥터를 분리하십시오.

4. 전구를 시계반대 방향으로 돌려 탈거한 후 동일 용량의 전구와 교환하십시오.

방향지시등

1. 주차 브레이크를 걸어놓고, 시동을 끄십시오.
2. 조명을 끄십시오.
3. 방향지시등 소켓을 시계반대방향으로 분리하십시오.
4. 전구를 안으로 누른 상태에서 시계반대방향으로
돌려 소켓으로부터 빼십시오.
5. 새 전구로 교체한 다음 분리의 역순으로 장착하십시오.

안개등 전구의 교환

안개등 전구는 앞 범퍼 또는 범퍼 가드를 분리한 후에 교환이 가능합니다.
범퍼 또는 범퍼 가드 분리시 별도의 장비가 필요하오니, 가까운 자사 직영 서비스센터 또는 종합/전문 블루핸즈
에 의뢰하십시오.



미등, 제동등, 방향지시등, 후퇴등 전구의 교체

1. 미등/제동등
2. 방향지시등
3. 후퇴등

1. 주차 브레이크를 걸어놓고, 시동을 「OFF」 상태로 하십시오.
2. 조명을 끄십시오.

3. 커넥터를 분리하십시오.

4. 소켓을 시계 반대 방향으로 돌려 본체로 부터 분리 하십시오.
5. 새 전구로 교체하신 후 분리의 역순으로 장착하십시오.



번호판등 전구의 교체
1. 주차 브레이크를 걸어놓고, 시동을 끄십시오.
2. 조명을 끄십시오.

3. ‘+’ 자 드라이버를 이용하여 번호등 렌즈 양옆의 나사를 풀어 커버를 분리하십시오.

4. 벌브 소켓을 시계 반대 방향으로 돌려 분리하십시오.
5. 전구를 소켓으로부터 그대로 당겨 분리하십시오.
6. 새 전구로 교체한 다음 분리의 역순으로 장착하십시오.

실내등 전구의 교체
맵 램프

1. 주차 브레이크를 걸어놓고, 시동을 끄십시오.
2. 조명을 끄십시오.
3. ‘-’ 자 드라이버를 이용하여 렌즈를 분리하십시오.
4. 전구를 그대로 당겨 분리하십시오.
5. 새 전구로 교체한 다음 렌즈를 장착하십시오.

주 의
드라이버를 끼워 커버를 분리할 때 커버가 손상되지 않도록 조심하십시오.
